Стеллажи на подвижной колесной базе. Мобильные стеллажи

Мобильные стелажи

Передвижные стеллажи используют мобильные базы, установленные на рельсах на полу. Мобильная стеллажная система паллетного типа предоставляет возможность максимального использования объема помещения и обеспечивает беспрепятственный доступ к поддонам, размещенным в ней. Количество паллетомест увеличивается на 80%-120% в зависимости от типа погрузчика, размера поддона и количества открытых проходов.

Стеллажные системы на мобильных базах находят широкое применение в различных типах складов, например, холодильных камер, складов со средним или низким уровнем обращения грузов.

Основные преимущества:

Увеличение объемов на 80% - 120%
Оптимальная система для холодильных и морозильных камер
Система безопасности, гарантирующая безопасную и эффективную эксплуатацию

ОБЩИЕ ХАРАКТЕРИСТИКИ ПЕРЕДВИЖНЫХ СТЕЛЛАЖЕЙ

С помощью мобильных баз, передвижные стеллажные системы становятся более компактными и значительно увеличивают полезную площадь помещения, при этом не ограничивая доступ к каждой из паллет.

Стеллажи установлены над управляемыми мобильными базами, которые движутся в боковом направлении, тем самым устраняя необходимость в проходах, которые открываются только при обращении к ним.

Оператор отдает команду автоматически открыть устройство, либо с помощью пульта дистанционного управления, либо вручную, при помощи переключателя.

Мобильные базы оснащены двигателями и электроникой, включая систему безопасности, для гарантирования беспрепятственной и эффективной работы.

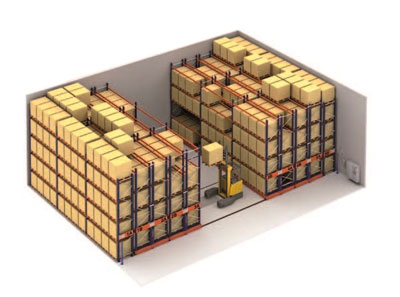

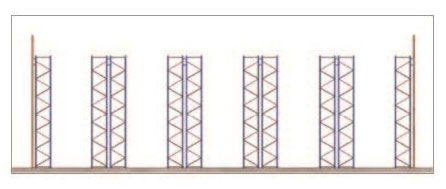

Склад с использованием фронтальной стеллажной системой хранения паллет.	Склад с использованием передвижных стеллажей на мобильных базах. Та же емкость с одним проходом занимает меньше места.	Склад с использованием передвижных стеллажей на мобильных базах имеет значительное преимущество перед фронтальными стеллажами (многократно увеличивается количество хранимого груза).

НАИБОЛЕЕ ЗНАЧИМЫЕ ПРЕИМУЩЕСТВА

Прямой доступ к любому поддону
Поскольку эти стеллажи устанавливаются над мобильными базами, то при открытии соответствующего прохода обеспечивается прямой доступ к нужному грузу.

Увеличивает количество хранимого груза в помещении

Эта система хранения превосходно использует доступное пространство помещения, благодаря двум основным показателям:

увеличение емкости;
уменьшение площади хранения.

Эти рисунки иллюстрируют значительное увеличение полезного объема склада при использовании передвижных стеллажей на мобильных базах (от 80% до 120% больше, чем во фронтальной стеллажной системе хранения). Увеличение зависит от типа используемого вилочного погрузчика, размера объекта и количества хранимого груза.

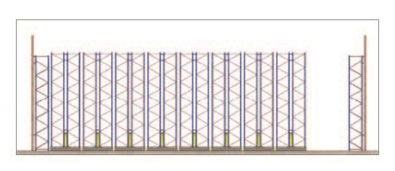

плотность мобильных стеллажей плотность при фронтальных стеллажах

ОБЛАСТЬ ПРИМЕНЕНИЯ

Виды передвижных стеллажей на мобильных базах:

1. Фронтальные стеллажи на мобильных базах:

склады общего хранения,
склады с низким или средним уровнем оборачиваемости товара,
морозильные камеры
склады временного хранения.

2. Консольные стеллажи на мобильных базах:

Данный тип стеллажей предназначен для хранения листов, катушек и грузов с большими либо нестандартными размерами.

ХОЛОДИЛЬНЫЕ И МОРОЗИЛЬНЫЕ КАМЕРЫ

Передвижные стеллажи на мобильных базах идеально подходят для холодильных или морозильных камер малой или средней высоты:

Будучи компактной, система достаточно быстро окупается.
Каждый поддон находится в прямом доступе обычного вилочного погрузчика (полезно, когда поддоны с грузом в большом ассортименте).
Экономия энергии возрастает с точки зрения генерации холодного воздуха. Воздух распространяется на большее количество хранящихся поддонов, тем самым снижая затраты на охлаждение одного поддона.

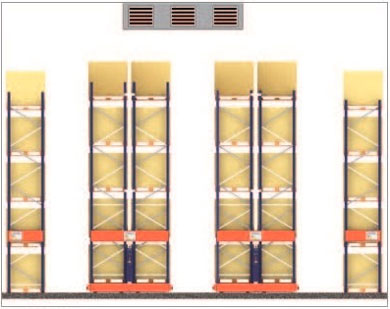

Наилучшая циркуляция воздуха в момент простоя обеспечивается при использовании опции парковки. Мобильные базы разъезжаются на равные расстояния, создавая проходы между рядами, обеспечивающие циркуляцию воздуха.
В режиме опции парковки подвижных стеллажей на мобильных базах, обеспечивается доступ к каждому из нижних поддонов с грузом без участия складской техники, если проходы достаточно широкие.

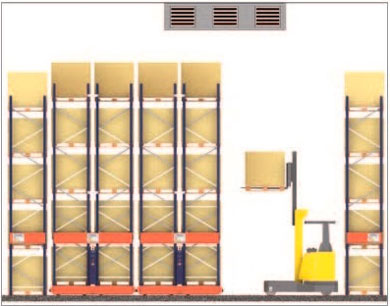

стеллажив морозильных камерах стеллажи в холодильных камерах

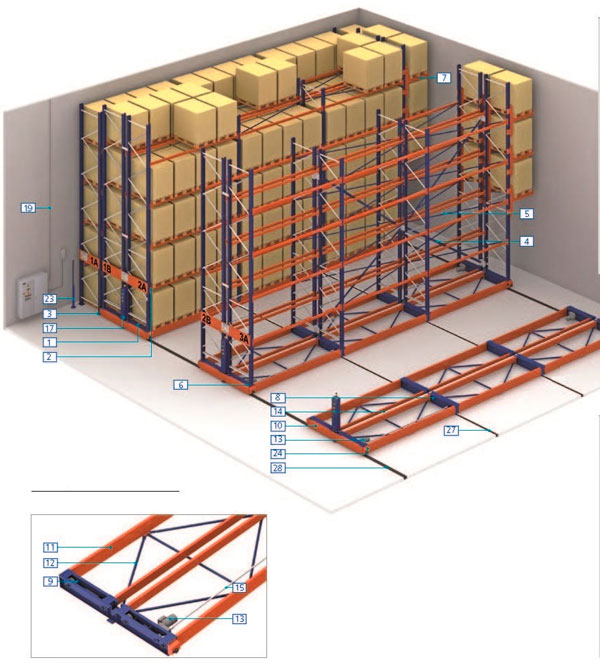

СТЕЛЛАЖ

1. Шасси

2. Несущая балка с фиксатором

3. Анкерные болты и метизы

4. Вертикальные связи

5. Горизонтальные связи

6. Крепление к базе

7. Торцевые консоли

МОБИЛЬНЫЕ БАЗЫ

8. Несущая подвижная опора

9. Несущий привод

10. Торцевая защита балки

11. Продольная балка несущей опоры

12. Связь несущей опоры

13. Электромотор

14. Кабель

15. Приводной вал

ВСТРОЕННЫЕ РЕЛЬСЫ

27. Опорный рельс

28. Торцевой направляющий рельс

БЛОК УПРАВЛЕНИЯ

16. Щитовая

17. Пульт дистанционного питания

18. Панель принудительной остановки

19. Силовые кабели

20. Антенна пульта управления

21. Пульт дистанционного управления

22. Контрольная панель управления

23. Внешний защитный датчик

24. Оптический продольный защитный датчик

25. Кнопка сброса

26. Аварийная остановка

Установка встроенных опорных рельс

Мобильные базы подвижных стеллажей передвигаются по опорным рельсам (направляющим), которые были изначально скреплены вместе, установлены в проектное положение, после чего залиты до верхней отметки чистового пола.

Есть гладкие рельсы, и есть рельсы с направляющими канавками, по которым происходит перемещение при помощи колес мобильных баз подвижных стеллажей. Количество дорожек зависит от технических характеристик каждого из объектов.

Установка встроенных опорных рельс осуществляется различными способами.


Установка встроенных рельс на существующий черновой пол с последующим бетонированием. Подходит, когда уровень чистового пола значительно выше уровня чернового.	В случае недостаточной несущей способности пола, «удаляется» бетонное основание пола и грунта в месте установки опорных рельс; проводится дополнительное усиленное каркасное армирование и осуществляется бетонирование. После этого устанавливается опорный рельс, с последующим повторным бетонированием до верхнего уровня чистового пола.	В случае достаточной несущей способности пола, основание пола штробится вдоль установки опорных рельс; монтируются опорные рельсы и осуществляется окончательное бетонирование до верхнего уровня чистового пола.

МЕЖДУРЯДНЫЙ ОДНОСТОРОННИЙ ДОСТУП

В большинстве проектов требуется расчёт одного прохода (без пешеходной дорожки в противоположной части стеллажа) для максимизации объёма хранимого груза (паллет) таким образом, чтобы расстояние от стеллажа до стен здания составляло не более 800 мм.

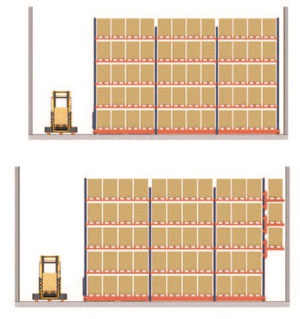

МЕЖДУРЯДНЫЙ ДОСТУП С ПЕШЕХОДНЫМИ ДОРОЖКАМИ

При необходимости или по соображениям безопасности ближний к перпендикулярной стене модуль передвижных стеллажей на мобильных базах оснащается торцевыми консолями, под которыми формируется пространство для пешеходной дорожки или маршрута эвакуации при пожаре.

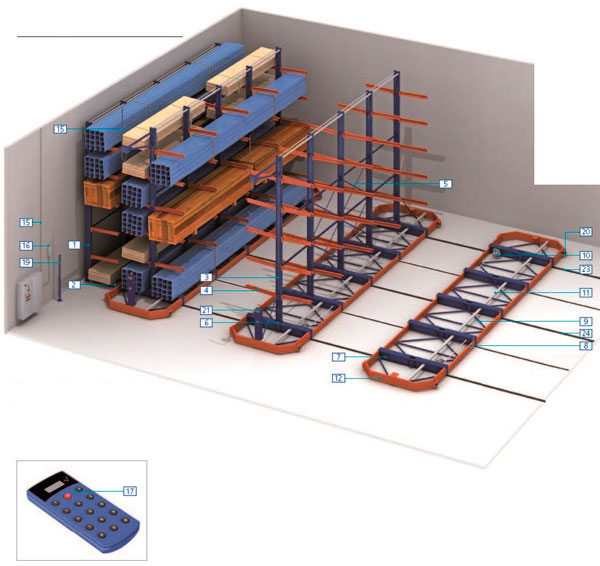

ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ ДЛЯ ПЕРЕДВИЖНЫХ КОНСОЛЬНЫХ СТЕЛЛАЖЕЙ

Структурная система, направляющие и системы заливки пола передвижных консольных стеллажей, похожи на объекты со стеллажами на поддонах.

СТЕЛЛАЖ

1. Односторонняя колона

2. Опорная база

3. Двухсторонняя колонна

4. Консоли опорные

5. Вертикальные связи

6. Анкерные болты и метизы

МОБИЛЬНЫЕ БАЗЫ

7. Несущая подвижная опора

8. Продольная балка несущей опоры

9. Связь несущей опоры

10. Электромотор

11. Кабель канал

12. Торцевая защита

ВСТРОЕННЫЕ РЕЛЬСЫ

23. Опорный рельс

24. Торцевой направляющий рельс

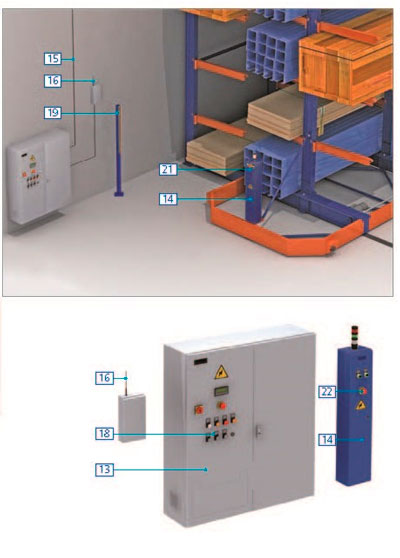

БЛОК УПРАВЛЕНИЯ

13. Щитовая

14. Пульт дистанционного питания

15. Силовые кабели

16. Антенна пульта управления

17. Пульт дистанционного управления

18. Контрольная панель управления

19. Внешний защитный датчик

20. продольный защитный датчик

21. Кнопка сброса

22. Аварийная остановка

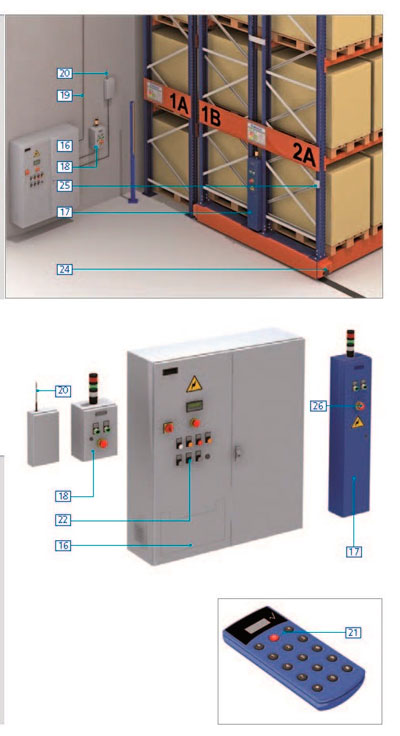

СИСТЕМЫ УПРАВЛЕНИЯ ПЕРЕДВИЖНЫХ СТЕЛЛАЖЕЙ НА МОБИЛЬНЫХ БАЗАХ

Основной блок системы управления находится на главной панели питания (пульте управления). Он обеспечивает безопасное и автоматическое движение передвижных стеллажей на мобильных базах.

Основные части и функции блока системы управления:

- «Контроллер PLC» является основным запрограммированным блоком управления операционного контроля функционирования передвижных стеллажей.

- Силовые преобразователи обеспечивают синхронизацию операций различных двигателей на мобильной базе (плавное ускорение и плавную остановку). Они также продлевают срок службы различных компонентов стеллажных систем (двигатели, колеса, направляющие и т.д.).

- Отображение «ошибок» на экране блока управления.

- Подсветка межстеллажных проходов (опционально).

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (ПУЛЬТ)

Пульт управления позволяет управлять стеллажами на мобильных базах без необходимости слезать со складской техники (погрузчика).

УСТРОЙСТВА БЕЗОПАСНОСТИ

Многочисленные встроенные устройства безопасности (датчики) соответствуют действующим стандартам и гарантируют безопасную эксплуатацию мобильных стеллажей.

Внешний защитный барьер.

При вхождении в межстеллажный проход пешехода либо погрузчика срабатывает датчик внешнего защитного барьера и происходит автоматическое выключение питания (полная остановка движения) мобильных баз передвижных стеллажей.

Внешний защитный барьер может быть вновь активирован только ручным нажатием на кнопку сброса, расположенную в верхней части прохода, или с помощью пульта дистанционного управления.

Оптические продольные защитные датчики

По обе стороны относительно прохода устанавливаются оптические продольные защитные датчики, которые охватывают всю входную зону мобильной базы передвижных стеллажей. В случае возникновения чрезвычайной ситуации движение стеллажей может быть остановлено, если луч света прерывается ногой, грузом или колесом. Более того, этот барьер обнаруживает присутствие посторонних предметов в проходе, которые могут препятствовать безопасной эксплуатации.

Этот датчик обеспечивает плавную, безопасную остановку на заранее запрограммированное расстояние.

Кнопки сброса

Они расположены на торцевой раме ряда со стороны входа в верхней части прохода.

Аварийные кнопки

аварийная кнопка Они расположены на коробке пульта дистанционного питания и позволяют остановить движущиеся передвижные стеллажи на мобильной базе в случае чрезвычайной ситуации.
