Гравитационные паллетные стеллажи

Оптимальный оборот товара благодаря перемещению грузов под действием силы тяжести

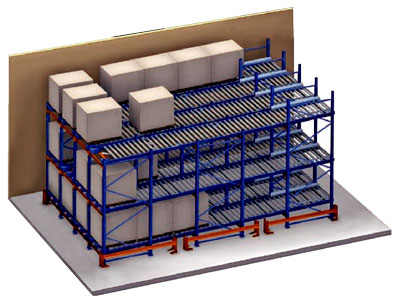

Гравитационные стеллажи для поддонов представляют собой компактные структуры, которые включают в себя секции направляющих роликов, размещенных на наклонных направляющих для возможности перемещения паллет по ним.

Паллеты помещаются в самой высокой части крайней секции роликов и двигаются под действием силы тяжести с контролируемой скоростью в направлении другого конца, где они остаются, пока они не будут удалены.

Гравитационные стеллажи для хранения паллет идеально подходит для следующих областей, где обрабатываются грузы на поддонах:

• Склады скоропортящихся товаров.
• Промежуточные склады между двумя рабочими зонами.
• Зоны отгрузки, где необходимо, чтобы поддоны  перемещались быстро.
• Консолидационные склады (подготовка заказов, сборные грузы и т.д.).

Лучшая ротация грузов

Склады гравитационного хранения позволяют идеально предусмотреть ротацию хранимых продуктов, с FIFO (First-In, First-Out) системой хранения, когда первый загруженный поддон становится первым на отгрузку.

Когда первый поддон удаляется, остальные поддоны двигаются вперед на одну позицию.

Это преимущество делает систему идеальной для хранения скоропортящихся продуктов.

Главные преимущества системы

• Идеальная ротация продукта с использованием системы FIFO.
• Максимальная вместимость в виде компактной системы хранения.
• Экономия времени, когда паллеты извлекаются. Все поддоны перемещаются, тем самым уменьшая время маневрирования техники.
• Высокоэффективная операционная система. Погрузочные проезды отделены от разгрузочных проездов. Погрузчики размещают и извлекают поддоны без помех.
• Отличный контроль складских запасов. Только товар одной номенклатуры хранится в каждом проходе погрузки.
• Легкий доступ, так как все имеющиеся одинаковые товарные номенклатуры хранятся в одном проходе.
• Безопасная, надежная система. Различные элементы, которые составляют эту систему, были разработаны, чтобы обеспечить простую, надежную, безопасную обработку грузов.
• Быстрый возврат инвестиций, экономия пространства, сокращение времени маневрирования, система практически не требует обслуживания. В большинстве случаев инвестиции возвращаются в период от 2 до 3 лет.
• Может быть адаптирована в соответствии с  требованиями и нагрузками заказчиков.
• Быстрый монтаж

Области, в которых может быть использована система

Многочисленные преимущества и универсальность данной системы делают ее пригодной для использования в любой отрасли или секторе производства, таких как производство пищевых продуктов, автомобильная, фармацевтическая и химическая и др.

Гравитационные стеллажи обычно устанавливается рядом с обычными паллетными стеллажами и предназначены для использования продуктов с быстрой оборачиваемостью или более коротким сроком годности.

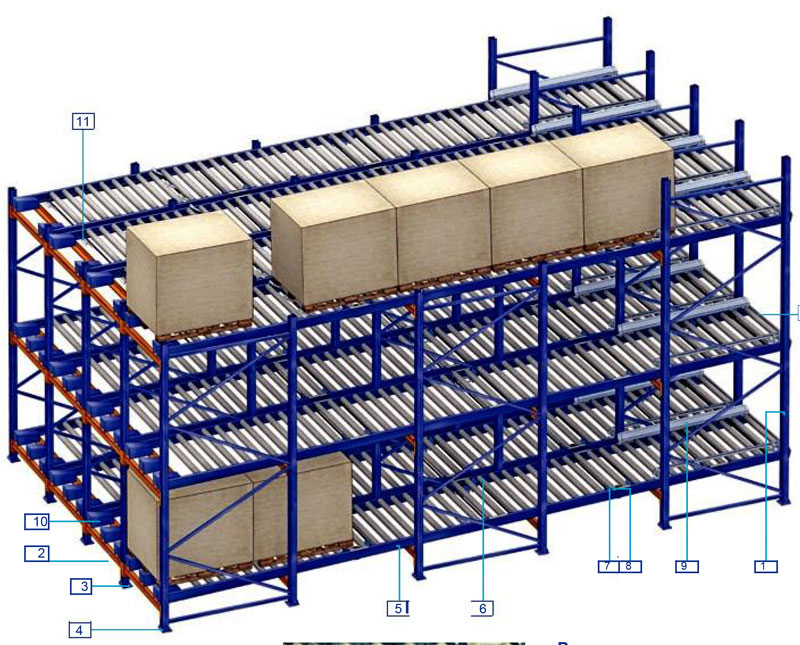

Базовые компоненты гравитационных стеллажей

Ролики Характеристики элементов обеспечивают плавность перемещения паллет по роликам. Оси роликов имеют плоские участки, которые соответствуют пазам в направляющих рельсах. Размеры расстояний и диаметров зависят от габаритов и веса поддонов.	Тормозной барабан  Тормозные барабаны регулируют скорость, при которой поддоны должны двигаться. Они действуют одновременно на два смежных ролика, подвешены на пружинах, которые гарантируют непрерывный контакт с роликами и замедляют любые увеличения скорости, которые могут возникнуть.	Тормозные ролики Тормозные ролики функционируют также, как тормозные барабаны. Oни используются, когда не представляется возможным установить тормозные барабаны, либо из-за недостатка места, либо  из-за конкретных условий работы
Централизаторы (полосы) Централизует паллеты по каналу	Тормозные рампы Тормозные рампы замедляют движение и удерживают паллеты в точке выхода. Они устанавливаются в соответствии с досками поддонов. Балка на выходе Останавливает поддон в точке выхода без потери пространства. Это альтернативное решение - аналог тормозной рампы	Фиксаторы паллет Останавливают паллеты, что облегчает извлечение первого поддона, также уменьшают нагрузку, которую поддоны оказывают друг на друга. Эти фиксаторы не являются обязательными. Их установка, будет зависеть от конкретных характеристик системы и используемого подъемного оборудования (автопогрузчики или робототехника). Давление, оказываемое на педаль с помощью первого поддона, активирует стопоры, которые удерживают второй поддон на месте.
Защита роликов Данная защита закрывает первый ролик в месте загрузки паллет

Типы установки

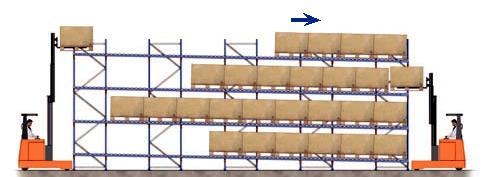

Традиционная система

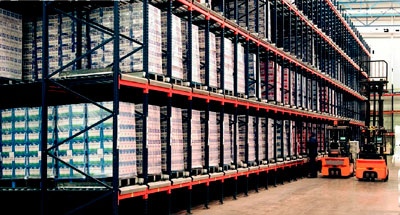

Это наиболее широко используемая система. Поддон загружается на ролики со стороны входного канала и перемещается под действием силы тяжести к выходной стороне.

Используются различные подъемные устройства: вилочные погрузчики, стандартные ричтраки, VNA человек вверху, VNA человек внизу и краны-штабелеры.

Push-back

Товары загружаются и выгружаются из того же самого канала. Первый поддон помещается в первую позицию каждого прохода. Погрузчик ставит второй поддон на его место, т.е. толкает первый  и второй вместе, занимая позицию в начале канала, и так далее. Логически, первый поддон в является последним (система LIFO).

Комбинации

Любое из предыдущих решений можно комбинировать с уровнями подбора заказов, как указано ниже.

В этих двух рисунках, динамические уровни установлены в одном направлении, что дает возможность использовать их как уровни подбора заказов, которые также являются уровнями с гравитационной системой, но установленной в противоположном направлении. Паллеты из верхних уровней помещаются на более низкий по мере необходимости.

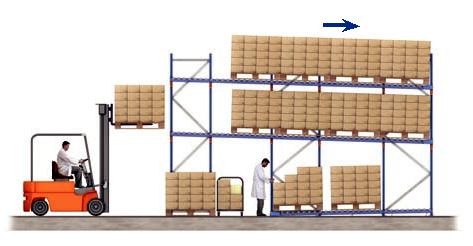

На рисунке 10 (внизу слева), только один динамический уровень подбора пополняется. Статический сбор-пост может быть установлен на другой стороне прохода.

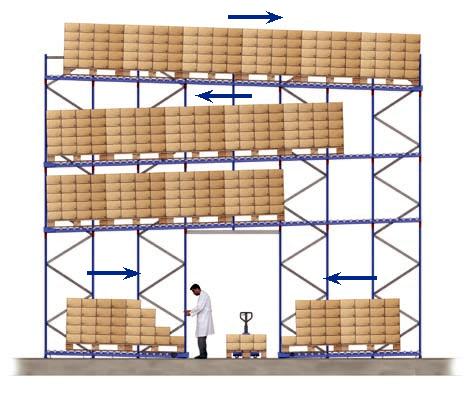

Во втором решении (права, рисунок 11), есть гравитационный сбор-пост с обеих сторон от прохода.

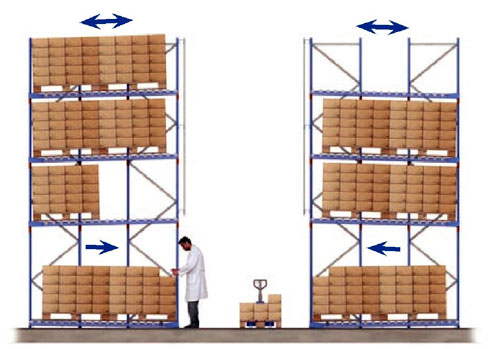

Гравитационные уровни хранения с входом и выходом из того же прохода, позволяют пополнять уровни расположенные под ними. В верхней части стеллажа на стороне подбора должна быть установлена защитная сетка, чтобы избежать падения каких-либо предметов. Как и в случаях, изображённых на предыдущих рисунках, поддоны с верхних уровней помещаются на более низкие уровни.

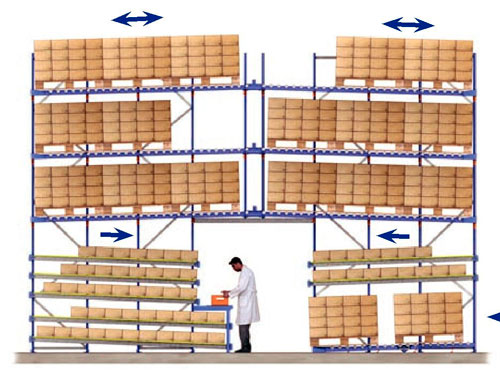

Гравитационные уровни хранения с входом и выходом с разных сторон устанавливаются, чтобы пополнять более низкие уровни подбора. В этом случае коробки снимаются с поддонов  и помещаются на гравитационные стеллажи для легких грузов на нижних уровнях хранения.

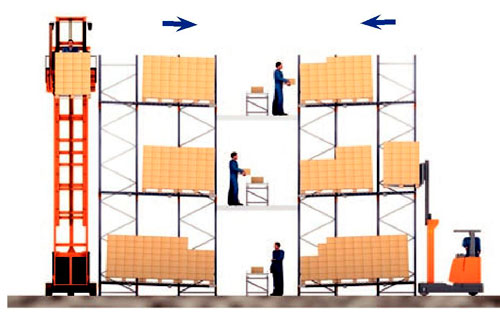

Уровни подбора грузов  для поддонов могут размещаться на различных уровнях, которые  пополняются паллетами из резервного склада. В этом решении используемое подъемное устройство - штабелёр. Человек при подготовке заказов размещает груз на тележке.

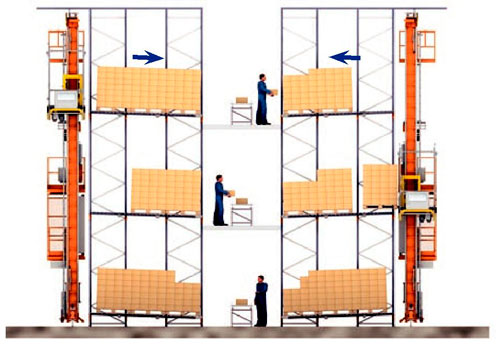

Данное решение аналогично предыдущему, за исключением того, что в этом случае используются кран-штабелеры и подготовленные грузы помещают на ленту конвейера

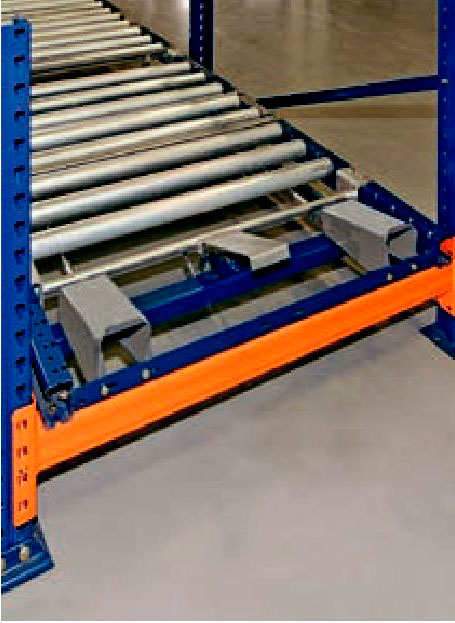

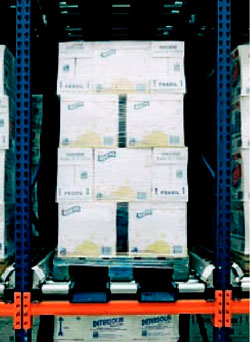

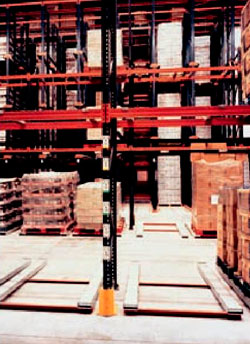

Сплит-ролики Если подъемно-транспортное оборудование имеет жесткие размеры ширины вил (Штабелеры, узкопроходная техника или краны-штабелеры) возникает необходимость устанавливать сплит ролики на входе и выходе каждого прохода.	Периферийные паллеты Специально адаптированные коридоры для обработки периферийных поддонов и европоддонов, обрабатываемых с широкой части для того, чтобы сделать легче подбор таких паллет.	Фиксаторы для уровней комплектовки Устройство устанавливается для остановки второго поддона, двигающегося по каналу в то время, когда первый поддон  удаляется. Устройство разблокируется вручную, с помощью рычага.
Полу-паллеты В некоторых случаях, полу-паллеты также могут храниться на гравитационных стеллажах	Промежуточный фиксатор Промежуточный фиксатор для второго паллета, специально предназначается для размещения между поддонами для снижения нагрузки в очень длинных каналах.	Стеллажи для контейнеров Гравитационные стеллажи также могут быть адаптированы для хранения контейнеров

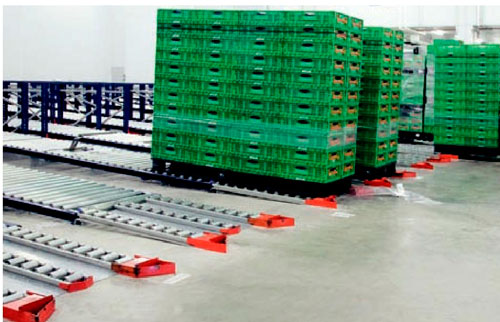

Специальные контейнеры Это приспособление обеспечивает хранение в специальных поддонах или контейнерах с колесами, которые могут быть обработаны вручную, если не находятся на полках.	Гравитационные уровни с установкой в пол Они довольно широко распространены в производственном процессе или в зонах отгрузки
