Это система, разработанная с учетом оптимизации места для хранения однородных продуктов. Основная идея состоит в том, чтобы использовать доступное пространство максимально эффективно – с меньшим количеством проходов и большим количеством поддонов на квадратный метр.;

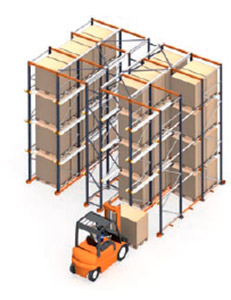

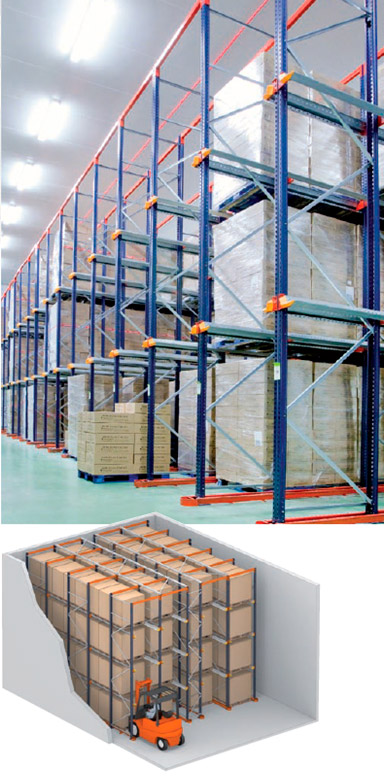

Данная система хранения представляет собой секции стеллажа, формирующие внутренние проходы с рельсами для установки паллет (конструкция стеллажа одновременно является и рабочим коридором для погрузчика). При въезде в стеллаж погрузчик приподнимает паллету над рельсами, на которые эта паллета будет установлена. Направляющие рельсы обеспечивают простоту маневрирования для погрузчика и снижают риск повреждения стеллажей. Если стеллажи глухие, то оборот товара происходит в соответствии с принципом FILO (первым поступил, последним отгружен). Если имеется выезд с противоположной от загрузки стороны, то оборот товара может проходить по принципу FIFO (первым поступил, первым отгружен).
Основные элементы
Основные элементы
Рамы состоят из двух стоек с соответствующими диагоналями, подножками и аксессуарами. В рамах есть прорези через каждые 50 мм для размещения балок и опор. Глубина рамы определяется размерами складского прохода, а также высотой, размерами и весом поддонов.
Соединяет верхние части рам между собой, образуя порта.
Опорный профиль для поддонов изготовлен из оцинкованной стали треугольной формы. Позволяет центрировать поддоны с минимальной потерей вертикального пространства (50 мм). Профили поддерживаются и присоединяются к стойкам с помощью скоб GP.
Эти С-образные профили из стального листа высотой 100 мм обеспечивают поддержку поддонов без их централизации. Направляющие присоединяются к стойкам с помощью С-образных скоб.
Как часть рамы предназначен для установки двух анкерных болтов и выравнивающих пластин.
Эти компоненты облегчают перемещение погрузчика и снижают вероятность случайного повреждения. Они могут иметь одинарные или двойные профили, в зависимости от типа используемого вилочного погрузчика.
Этот упор устанавливается на грузовые рельсы C-типа. Помогает направлять поддон на въезде в каждый канал движения.

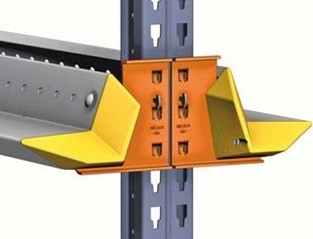

Это сверхпрочные пластмассовые детали, прикрепленные к передней части направляющих. Помогает направлять поддон на въезде в каждый канал движения.

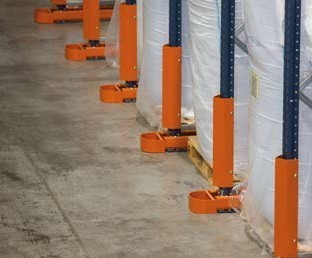

На первой стойке каждого канала рам спереди установлен усилитель, защищающий от незначительных ударов
Это наиболее распространенный вариант исполнения набивных (глубинных) стеллажных систем хранения. Стеллажные каналы работают как складское депо. Существует только один проход доступа, через который погрузка и выгрузка осуществляется только в обратном порядке.
Порядок загрузки: A, B, C, D
Порядок разгрузки: D, C, B, A
Система LIFO: (последним пришел – первым ушел).
В этом случае загрузка происходит с одной точки доступа, а разгрузка - с другой. Стеллаж может использоваться одновременно с двух сторон.С помощью этой системы можно контролировать производственные циклы, например, между производством и отправкой, или между производственными и погрузочным площадями.
Порядок загрузки: A, B, C, D
Порядок разгрузки: A, B, C, D
Система FIFO: (первым пришел – первым ушел).
Расчёт набивных (глубинных) стеллажей производится с учётом наиболее важных критериев, в том числе, вышеуказанных стандартов и рекомендаций, таких как:
Выбор конструктивного решения зависит от высоты стеллажа, веса поддона, глубина прохода. Сквозной проезд может быть применён только при 1 и 2 конструктивных решениях.
Жесткость обеспечивается путем соединения между собой вертикальных стоек и балок и крепления основания набивных (глубинных) стеллажей (подпятника стоек) к полу при помощи анкерных болтов.
Жёсткость конструкции обеспечивается установкой диагональных связей в верхней горизонтальной плоскости и в вертикальных плоскостях проходов (каналов) набивных (глубинных) стеллажей, которые передают горизонтальные напряжения прямо на пол.
Дополнительная поперечная вертикальная жёсткость набивных (глубинных) стеллажей достигается установкой диагональных связей в задней части стеллажа (при односторонней обработке) или в центре (при двусторонней обработке).
