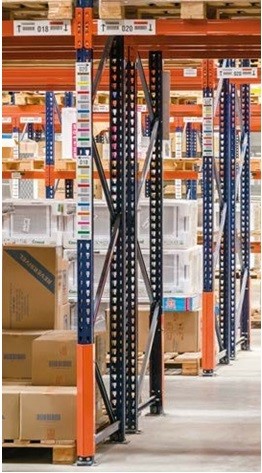

Это наиболее распространенный тип стеллажных системы, предлагающий высокую адаптивность для грузов на поддонах с широким спектром нагрузок. Одним из ключевых преимуществ является обеспечение прямого доступа к любому поддону в любое время, что делает систему подходящей для широкого ассортимента грузов. Вам никогда не потребуется перемещать или сдвигать поддоны для доступа к товару. С расположением одного поддона на одно место легко можно обозначить местоположение товара и держать склад под полным контролем.
Широкий ряд доступных профилей и аксессуаров обеспечивает оптимальный выбор элементов, учитывающих требуемые загрузки и высоты. Высота стеллажной конструкции и ширина проездов определяются характеристиками подъемно-транспортной техники, поддонов, подлежащих хранению, и размерами помещения.

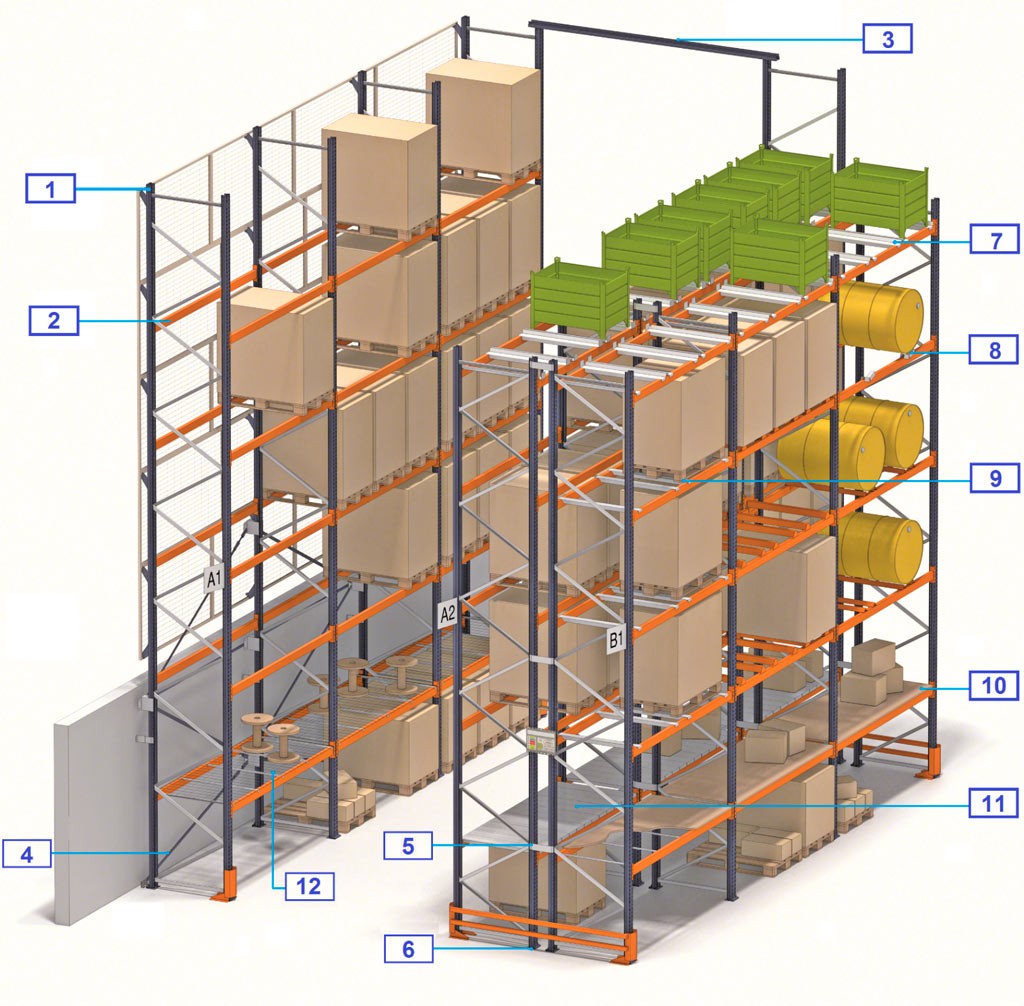

основные элементы
Аксессуары

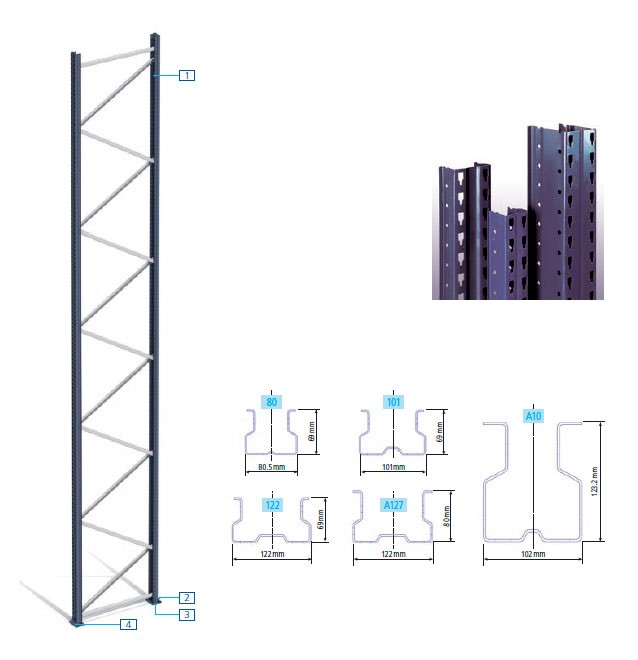

Рама состоит из двух стоек (1), которые соединены диагональными и горизон тальными связями, подпятниками и другими аксессуарами. Стойки могут быть различных моделей и различной толщины, что позволяет адаптировать их к широкому ряду требований системы. Глубина рамы зависит от размера паллеты
Рамы устанавливаются на полу с помощью подпятников, которые крепятся к основанию стоек. В зависимости от требуемой нагрузки и используемой модели стойки используется широкий спектр различных подпятников. Их крепят к полу одним или двумя анкерными болтами.

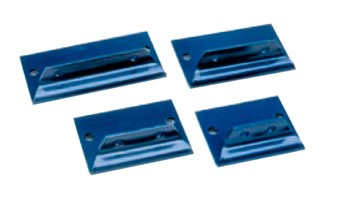

Пластины выравнивают стойки, установленные на неровных поверхностях. У каждого типа стойки есть свой тип пластины, которая бывает разной толщины
Стойки крепятся к поверхности с помощью анкерных болтов. Они различаются в зависимости от нагрузки, которую они должны выдерживать, и характеристики поверхности.

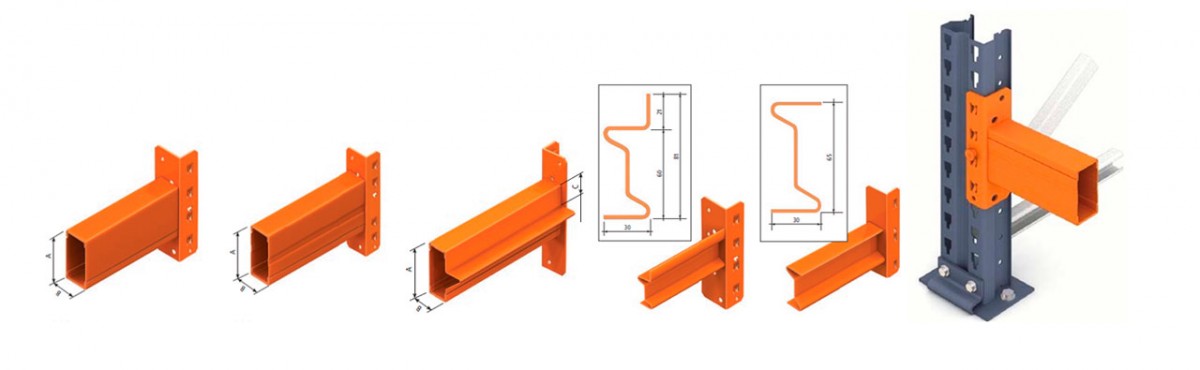

Балка- это несущий элемент стеллажной конструкции из прямоугольных замкнутых профилей различных размеров сечения и длины в зависимости от нагрузки, количества и размеров паллет. Покрытие — порошковая краска либо оцинковка.
Разъемное соединение балки с рамой осуществляется с помощью специальных кронштейнов и ограждается от несанкционированного съема фиксаторами. В местах хранения мелкосортных товаров могут применяться специальные облегченные полочные балки.
Концевая пластина, которая соединяет балку и стойку, включает встроенный фиксатор, который призван сделать конструкцию более безопасной. Его нельзя извлечь, не разобрав полностью балку. Эта функция предотвращает случайное или преднамеренное перемещение устройства, обеспечивая прочность и устойчивость стеллажа.
Соединители рядов представляют собой стальные детали, форма которых соответствует вертикальному профилю и фиксируемые четырьмя болтами. Используются для соединения стоек, что придает большую устойчивость конструкции.

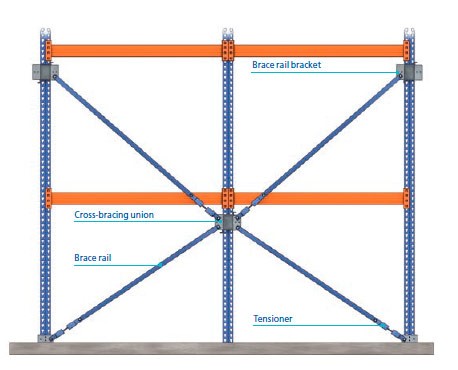

Увеличение жесткости конструкций достигается путем установки крестовиной жесткости (стяжек).

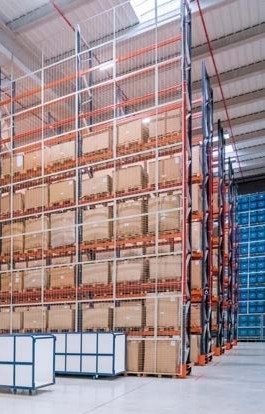

Сетка для защиты от падения может быть установлена в случае, если груз не упакован в термоусадочную пленку для предотвращения падения товаров. Это дополнительная мера безопасности, которая устанавливается в задней части стеллажа, если есть опасность падения груза. Сетка может покрывать всю высоту стойки или ее часть.
Если одна стойка граничит с рабочей зоной или зоной движения, она должна быть защищена сеткой, чтобы предотвратить случайное падение материалов, их застревание и т.д
Защита стойки стеллажа — применяется с целью предотвращения повреждений вследствие ударов погрузочной техникой в местах проездов и углах стеллажных рядов.

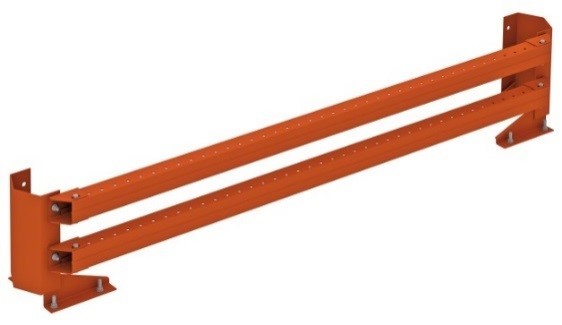

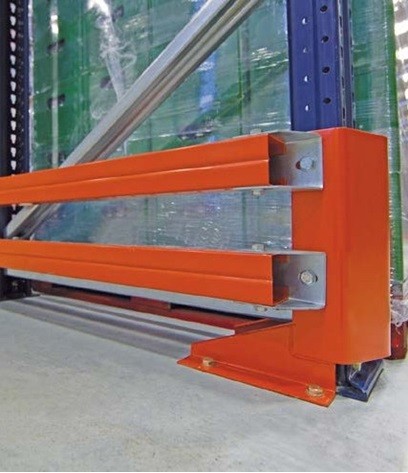

У каждого типа стойки есть свой тип защиты. Отбойники имеют высоту 400 мм и поставляются с 4 анкерными болтами для крепления к полу. Они используются для защиты стоек от ударов и возможных повреждений в помещениях, эксплуатируемых вилочные погрузчики.
Защищает внешние стойки в случае, если невозможно установить отбойники. Эти защитные элементы изготовлены из гнутых металлических листов высотой 400 мм. В их основании есть четыре отверстия для крепления к полу.

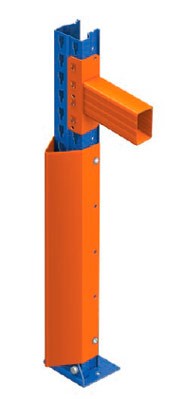

Если стойку необходимо защитить на определенной высоте и невозможно установить отбойники, используется усилитель стойки, который крепится непосредственно к стойке, а не к полу. Усилители стойки изготовлены из гнутых листов клиновидной формы и имеют отверстия по бокам, чтобы их можно было прикрепить к стойке. Усилители стойки доступны разной высоты для каждого типа стойки.
Защищает нижнюю часть стойки. Обычно устанавливаются на концевые рамы и в проходах между рамами, где наиболее вероятны удары.
Обращаем внимание, что существуют требования к напольным покрытиям для установки стеллажных систем, в т.ч. и к фронтальным паллетным стеллажам. Зачастую компании не обращают внимание на требования к напольным покрытиям с учетом работы определенного типа складской техники. Эти требования могут быть значительно выше, чем требования ГОСТов под установку стеллажного оборудования.
К примеру:
При испльзовании высотных штабелеров ричтраков для обработки грузов при высоте подъема вил до 6м значение допустимого уклон а составляет +/- 3-4мм на 2-х метрах пола. При высоте подъема свыше 6м степень неровности поверхности допускается не более +/- 1,5мм на 2 м пола или +/- 0,8мм на 0,25м пола.
При использовании узкопроходной техники (штабелеров для трехторонней обработки груза/с шаттловым механизмом подъема, высотных комплектовщиков заказов) необходимо руководствоваться требованиями DIN 15185 для VNA техники.
Расстояние между ярусами вычисляется исходя из высоты паллеты с грузом, высоты балки и зазора безопасности Y. К этому значению рекомендуется добавлять 50 мм.
| Уров.высоты | Class 400* | Class 300A** | Class 300B*** | |||
|---|---|---|---|---|---|---|
| X3 X4 | Y3 | X3 X4 | Y3 | X3 X4 | Y3 | |
| Yh (mm) | X5 X6 | X5 X6 | X5 X6 | |||
| 3.000 | 75 | 75 | - | - | - | - |
| 6.000 | 75 | 100 | 75 | 100 | 100 | 100 |
| 9.000 | 75 | 125 | 75 | 125 | 100 | 125 |
| 12.000 | - | - | 75 | 150 | 125 | 125 |
* - грузовые стеллажи для фронтальной загрузки вилочной складской техникой (электроштабелерами, фронтальными погрузчиками, ричтраками)
** - грузовые стеллажи для обслуживания узкопроходными электроштабелерами с трехсторонней обработкой груза и подвижной кабиной оператора (кабина оператора двигается вместе с кареткой и вилами "узкопроходника")
*** - грузовые стеллажи для обслуживания узкопроходными электроштабелерами с трехсторонней обработкой груза и неподвижной кабиной оператора (кабина оператора внизу)
Фронтальный тип стеллажей как правило представлен, одинарными рядами стеллажей по периметру помещения, и спаренных стеллажей в глубине склада. Ширина проезда между стеллажами будет зависеть от габарита паллет, габарита хранимых грузов, а также используемой техники и высоты подъема.
Наиболее распространенная расстановка стеллажей: одинарный стеллаж возле стен, спаренные стеллажи в середине помещения.
Для складирования большего количества поддонов, - в зависимости от их веса и габаритов – могут устанавливаться стеллажи двойной глубины, что позволяет сократить количество проездов, необходимых для складирования.
Прямой доступ возможен только для первых поддонов, поэтому рекомендуется хранить вторые поддоны того же типа (веса и габаритов), чтобы минимизировать движения и время работы вилочных погрузчиков или другой подъемной техники.
Для обслуживания данные паллетные стеллажи двойной глубины требуют специального подъемного оборудования, а также оснащения техники удлинителями либо телескопическими вилами.
Для того, чтобы определить минимальную ширину проезда между грузами необходимо выяснить тип и модель техники. Подбор техники лучше производить на момент подготовки проекта расстановки стеллажей.
Как ориентир для расчета можно использовать габариты паллета 1200 х 800 мм, складирования осуществляется со стороны 800 мм, и следующие типы техники:
